— 產品中心 —雷電直接效應試驗系統
飛機、導彈、火箭、返回式飛船等飛行器在起飛和降落過程中不可避免的會遭遇雷電環境，任何一個電子系統或者單元受到干擾，都會造成嚴重的飛行事故。由于雷電電壓高（上億伏特）、電流大（200kA以上）等特點，無法在實驗室中直接進行模擬測試，根據雷電的特性和測試目的不同，將雷電效應試驗分為雷電直接效應試驗和雷電間接效應試驗兩部分，
雷電直接效應試驗用來模擬飛行器在遭受到雷電的直接作用時，在雷電輔助點附近所產生的燃燒、溶蝕、炸裂、結構畸變和強度降低等效應，一般將雷電直接效應分為高電壓（附著點）試驗和大電流（注入）物理損毀試驗。
高電壓附著點分區試驗系統可模擬測試飛機等設備在遭受雷擊時，在飛機表面不同區域可能被雷電襲擊的概率，找到容易被雷電襲擊的附著點。大電流物理損毀試驗系統用來模擬飛機在遭受雷擊時，其附著點遭受大電流時產生的高溫、強電動力對飛機結構等部分的破壞效應。
標準
MIL-STD-464C Electromagnetic Environmental Effects Requirements for SystemsSAE ARP5412 Aircraft Lightning Environment And Related Test Waveforms
RTCA/DO-160F/G Environmental Conditions and Test Procedures for Airborne Equipment Section 23
Lightning Direct Effects
HB6129-1987 民用飛機雷電防護要求及試驗方法
GJB 3567-1999 軍用飛機雷電防護鑒定試驗方法
高電壓試驗系統
大電流物理損毀試驗系統
高電壓試驗系統——雷電附著點分區實驗
1.概述
2.特點

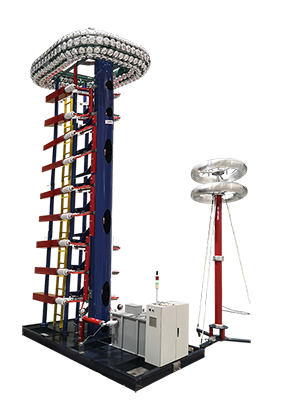

戶內型采用開放式主回路設計，H型塔式機構，從而實現了整體超小型（圖1）采用鐵殼油浸式本體設計，內置多級Max放電回路，可實現車載移動安裝（戶外）

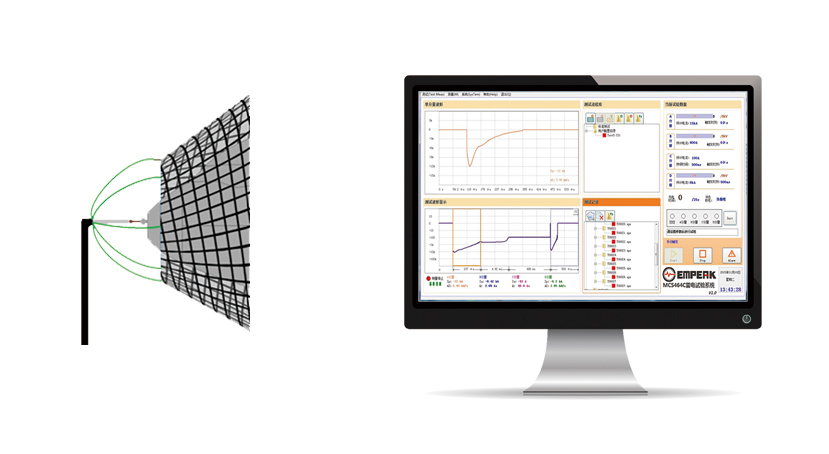

基于觸摸屏控制的全自動智能控制系統，圖形化顯示設備運行狀態，操作簡單、方便
配置進行分區試驗的勻電場電極及附著點測試電極、接地板等
采用Marx發生器，實現并聯充電串聯放電
球隙自動跟蹤電壓在全充電電壓范圍內自動調整球隙距離，可調精度0.1mm
自動安全保護程序，聲光報警
3.波形參數的定義

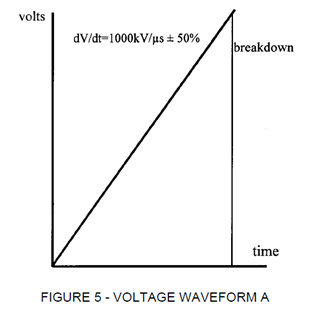

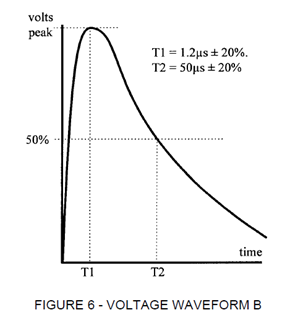

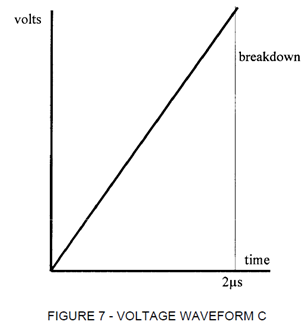

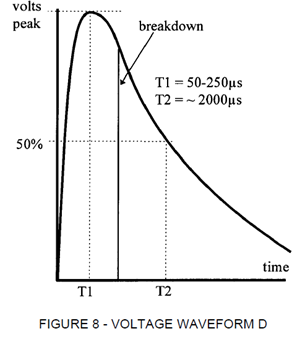

根據MIL-STD-464C及SAE ARP5412等標準規定，測試波形主要有A、B、C、D四個電壓波形，如下圖所示。
主要技術參數與特點
LVG3000技術參數： | ||||
輸出波形 | A波形 | B波形 | C波形 | D波形 |
波前時間 | 1000（+500）kV/μs | 1.2μs±20% | 2μs±20% | 50-250μs |
衰減時間 | -- | 50±20% | -- | 大于2000 |
峰值效率 | 80%以上 | 90%以上 | 80%以上 | 60%以上 |
級電壓 | 200kV | |||
級數 | 15級 | |||
電壓等級 | 3000kV | |||
放電開關 | 銅球，三間隙點火 | |||
開關形式 | 直線驅動0～100mm可調，精度0.1mm | |||
波形形成方式 | 采用多級Marx發生器結構 | |||
使用電源 | AC220V 100A | |||
充電電壓 | 20～200kV | |||
充電極性 | 正/負 | |||
電壓測量 | 若阻尼分壓器 | |||

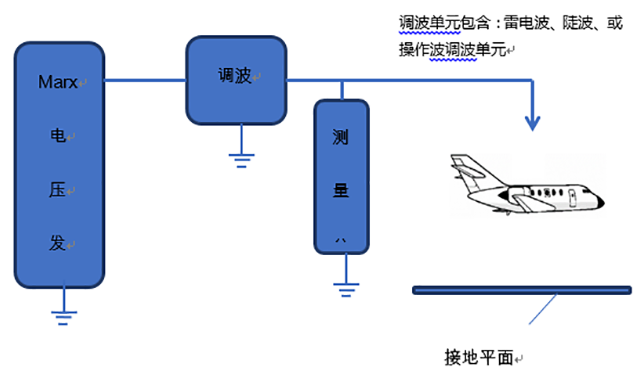

飛機雷電高電壓附著點分區試驗示意圖

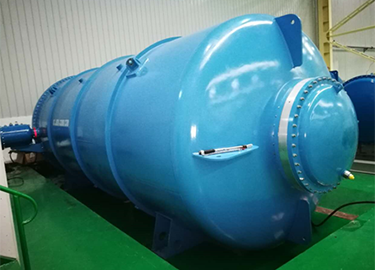

可用于車載的高壓雷電模擬器

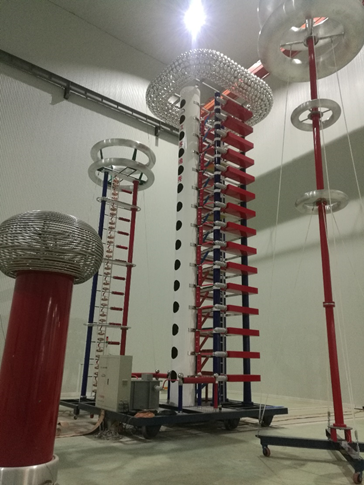

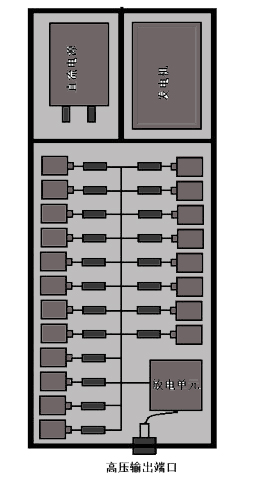

室內安裝的高壓試驗裝置（參考）

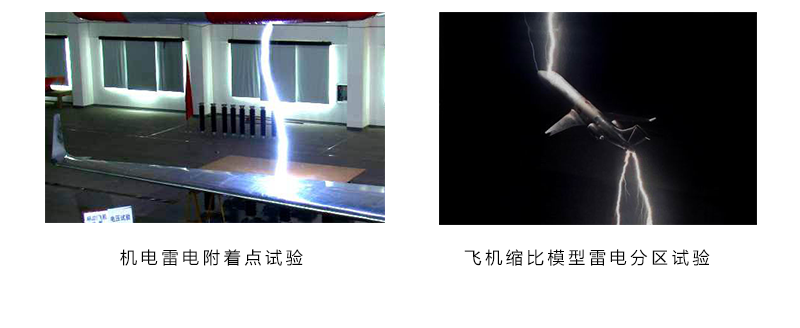

可完成試驗內容：初始先導附著試驗、縮比模型的雷電分區試驗、掃掠通道附著試驗、全尺寸部件附著點試驗、電暈和流光的直接效應試驗。
大電流物理損毀試驗系統
儀器說明

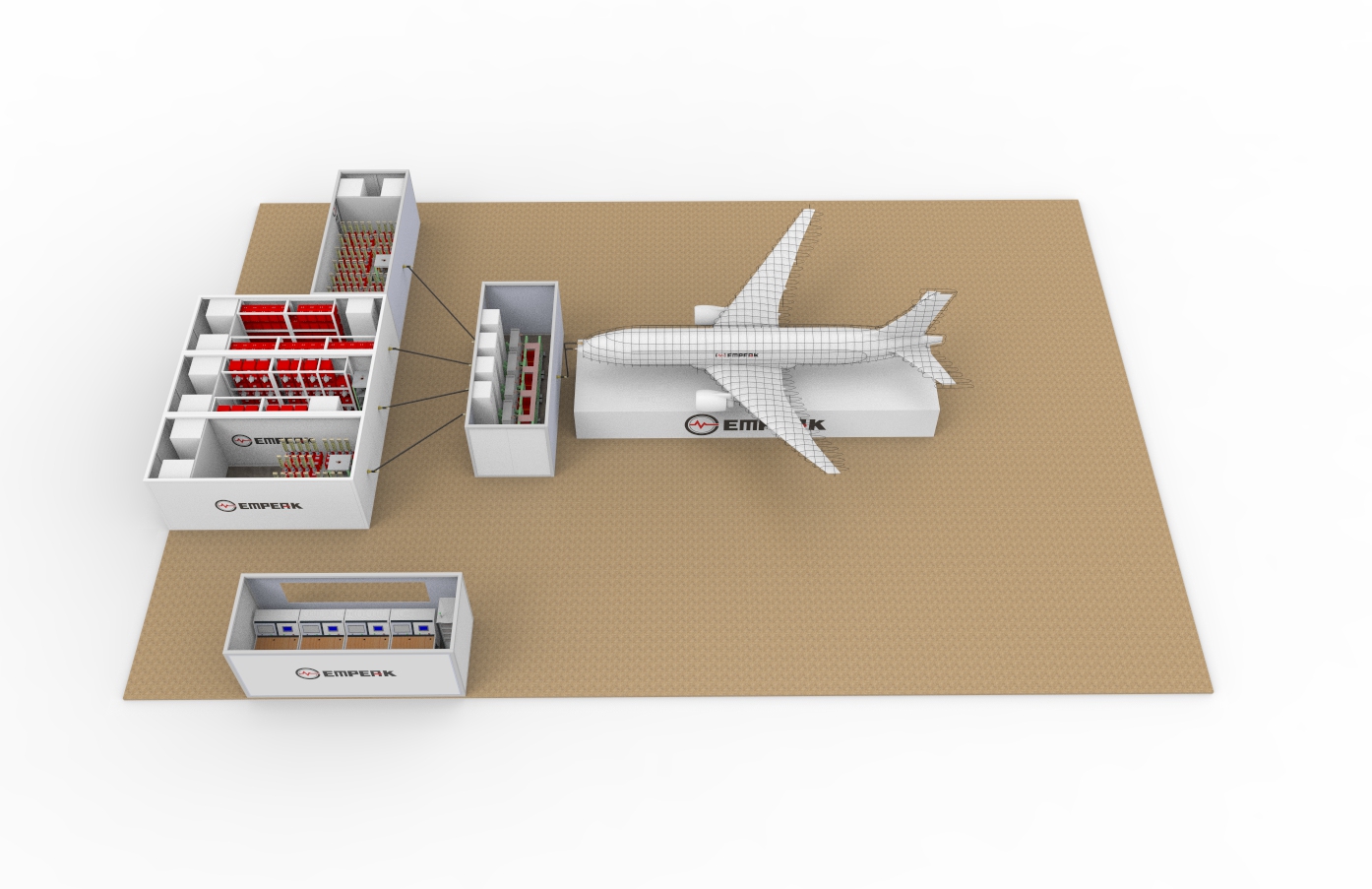

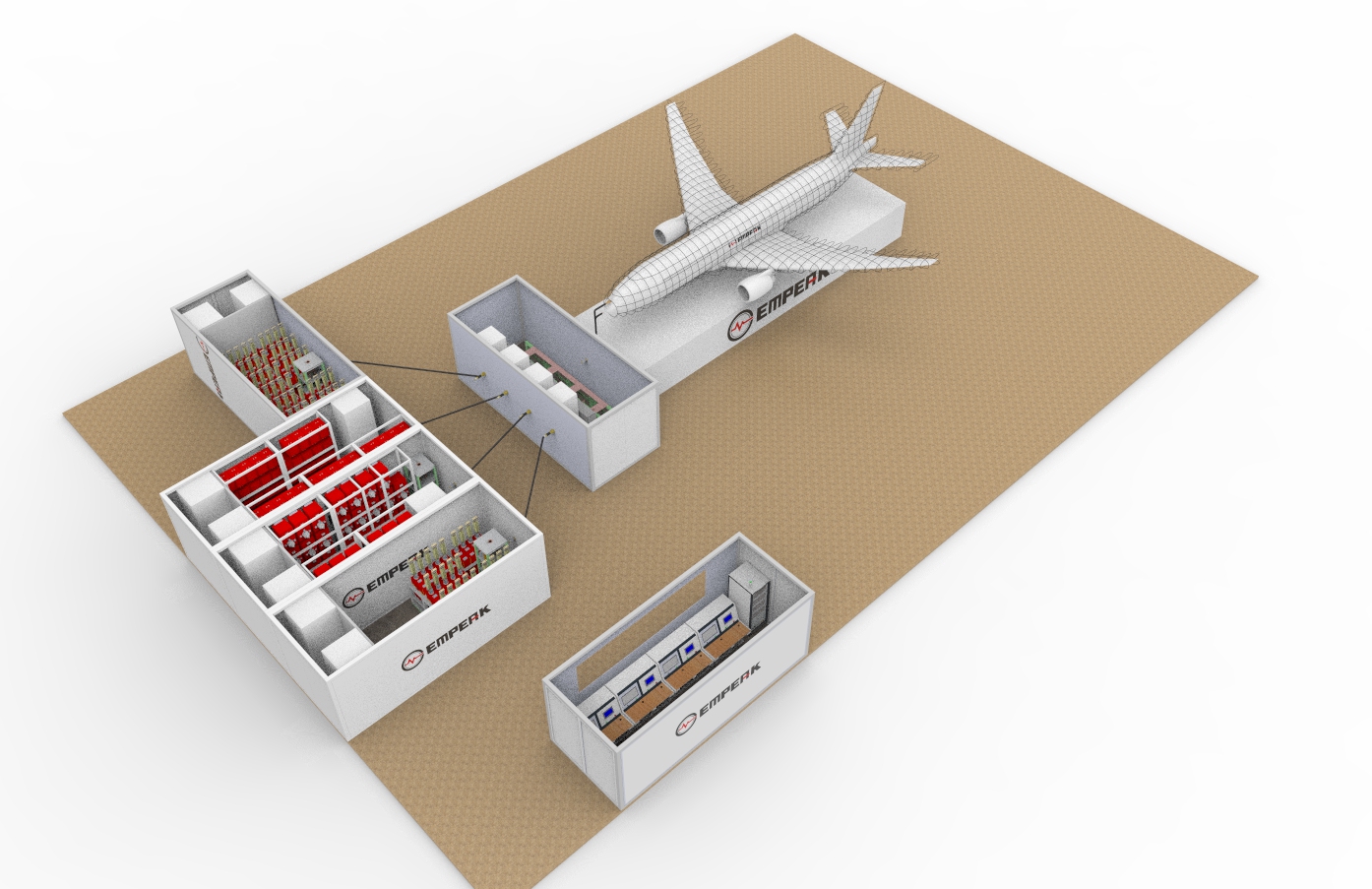

DLC200系列雷電直接效應試驗系統（大電流）主要用于實現直接雷電試驗的大電流物理破壞試驗，本系統采用模塊化結構設計，整套系統由4個分量的單獨發生器，4合一耦合去耦單元， 以及1套測控系統共由6輛屏蔽方倉組成，可通過吊裝由車輛直接運輸?shù)綔y試現場進行測試，也可固定在實驗室進行試驗，波形包括ABCD四個分量，可實現單個分量輸出，也可組合在一起實現多個分量連續輸出。滿足標準
MIL-STD-464C
RTCA-DO 160G Section22
SAE ARP5412
SAE ARP5416
GJB 1389A
GJB 8848
GJB 3567
IEC 61643-11
GB/18802.1
特點
4套發生器可任意組合實現連續波形輸出
充電電壓可任意設置，實現A、Ah、B、C、C*、D6種波形輸出
可選配輸出8/20、10/350等民標波形模塊
豐富的保護功能，充電異常保護，連接口檢測等
電磁自鎖安全門開關保護，自動安全接地，保護人身安全
測試項目介紹

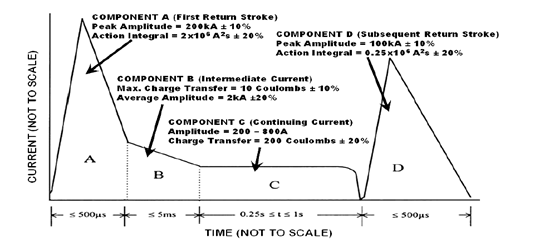

飛機雷電直接效應標準規定的連續波形
| 控制系統通用參數 | |
顯示屏 | 15英寸彩色觸摸屏+工控機 |
工作電源范圍 | AC 220 V 50 / 60 Hz 32A/發電機 |
控制通訊方式 | 工業光纖組網控制CC-Link |
測量通訊方式 | 工業光纖以太網控制 |
放電間隔時間 | 20-999s，可設置 |
輸出極性 | 正、負 |
儀器工作狀態指示 | 觸摸屏，警燈，警鈴 |
儀器接地連接方式 | 使用銅排+軟連接接地線 |
尺寸 | 4米測控車（可選擇含車輛） |
儀器重量 | 約3噸 |
溫度范圍 | -20～+50℃ |
濕度范圍 | ≤90% |
海拔高度 | 不超過1500m |
