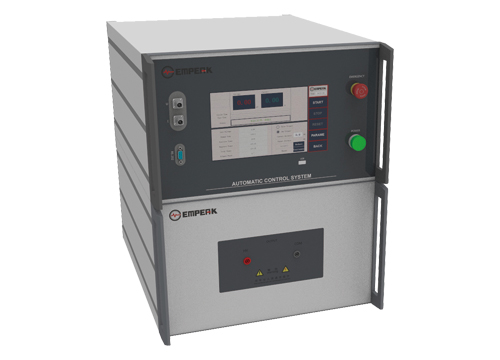

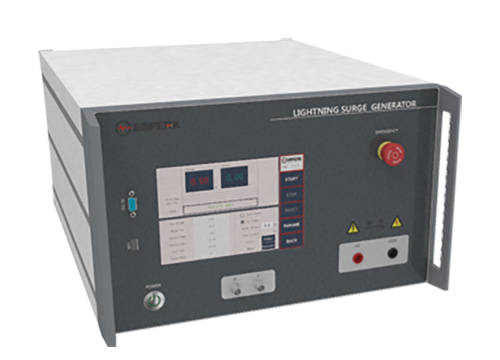

— 產品中心 —脈沖耐壓試驗儀
概述
當雷電發生時，會在附近的程高阻狀態的電氣回路中感應出一個較高的浪涌電壓信號，絕緣部件的表面會因這個浪涌電壓造成絕緣破壞而擊穿，電子、電氣器件可能由于浪涌電壓造成不可逆的功能異常和損壞，嚴重的可能會導電子元器件起火燒毀等嚴重事故。
本套脈沖耐壓試驗儀主要為模擬各種浪涌電壓現象，包括雷電造成的感應浪涌電壓、開關造成的瞬態過電壓等，本系統采用標準模塊化結構設計，可根據用于需求實現多種浪涌電壓波形，可用于對電子產品、絕緣材料、SPD、光伏產品等進行脈沖電壓測試，主要依據國家標準GB16927.1等最新標準
標準
GB16927.1
GB 17626.5
GB 18802.1
IEC61000-4-5
IEC61643-11
SAE ARP5412
RTCA/DO-160F/G
MIL-STD-461G CS117
GJB 8848-2016
特點
10寸全彩色觸摸屏顯示全自動智能控制
程控直流高壓電源充電
試驗電壓和間隔時間可以任意設置，可編排測試流程
0-360°在線相位角度注入功能，可滿足50/60Hz自動檢測
內置電流測量監測探頭，面板BNC輸出，可直接接示波器監測輸出波形
可選配用于EUT在線試驗的動作負載電源
多種測試附件可選，提供一站式測試解決方案
上位機控制系統，實現自動測試控制測量一體化
|
主要參數 |
|||||
|
FSG-10H |
FSG-15H |
FSG-20H |
FSG-30H |
FSG-50H |
|
|
輸出波形 |
1.2±30%/50±20% us |
||||
|
開路電壓幅值 |
10kV±10% |
15kV±10% |
20kV±10% |
30kV±10% |
50kV±10% |
|
輸出阻抗 |
500Ω |
500Ω |
500Ω |
500Ω |
500Ω |
|
輸出極性 |
正、負、正負交替 |
||||
|
供電電源 |
AC220V 500W |
AC220V 500W |
AC220V 1000W |
AC220V 1000W |
AC220V 2000W |
|
設備尺寸 |
6U |
6U |
12U |
12U |
20U |
|
其他專用脈沖耐壓測試儀 |
用途說明 |
|
|
10kV，0.5J脈沖耐壓儀
|
型號：FSG-10H-05J 輸出電壓：1-10kV 輸出波形：1.2/50us 儲能能量：0.5J 輸出阻抗：500Ω 量程：10個等級，0.5,0.8,1.0,1.5,2.5,4,5,6,8,10 面板手動切換 |
主要用于滿足IEC60255標準關于脈沖耐壓部分的要求 在所標示的10個電壓等級下所對應的儲能能量為固定值0.5J |
|
12kV光伏模塊脈沖耐壓儀
|
型號：FSG-12H-S 輸出電壓：1-12kV 輸出波形：1.2/50us 儲能能量：280J 負載電容量：9-200nF 負載量程：8個量程， 面板手動切換 |
主要用于滿足IEC60060等關于光伏模塊的脈沖耐壓試驗要求 由于光伏模塊分布電容較大，會對發生器輸出波頭有較大影響，本發生器采用分段量程設計，最多8個量程，可實現0-200nf之間保持輸出波頭在標準范圍之內。 |
