— 產品中心 —300kV靜電試驗系統
當飛機、火箭、導彈或武器系統在高空高速飛行時，與空氣中的塵埃、雨、雪等帶電粒子碰撞，在系統表面會積累產生幾百kV的靜電，當電荷累積到一定程度，系統表面的不均勻電場會對周邊的塵埃等產生高頻次的電暈放電，而且在進行裝載或者運輸過程中會產生高電壓靜電放電，這些高頻的放電脈沖可能會對系統自身或者其他裝備造成干擾，從而造成系統功能紊亂、失效等現象，如果這些靜電釋放到引信的電爆裝置的外露引線上或釋放到連接操縱器或相關設備和彈藥的電路上（高壓靜電放電HESD），則可能會出現電爆裝置的意外起爆等嚴重后果。

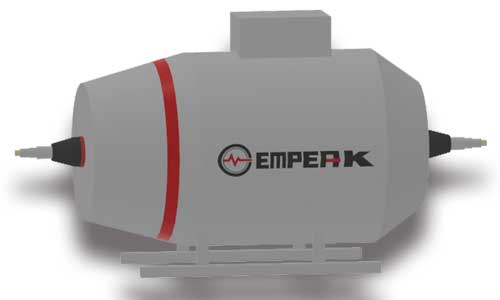

本靜電放電發生器是為模擬飛行器在天空高速飛行帶上非常高的靜電后能否安全、正?？煽抗ぷ骰驌p壞等專用發生器，其最高電壓達到360kV，可實現沉積電荷、起吊靜電、以及高壓靜電放電等試驗，完全符合MIL-STD-464C、MIL-STD-331C、AECTP-250、GJB1389A、GJB573A、GJB8848等標準。
標準
MIL-STD-464C Electromagnetic Environmental Effects Requirements for Systems
MIL-STD-331C Fuze and Fuze Components,Environmental and Performance Tests
AECTP-250 Electrical And Electromagnetic Environmental Conditions Leaflet 253
GJB 8848 系統電磁環境效應試驗方法
GJB 1389A 系統電磁環境效應試驗要求
GJB 151B 軍用設備和分系統 電磁發射和敏感度要求與測量 RS105 瞬態電磁場輻射敏感度
特點

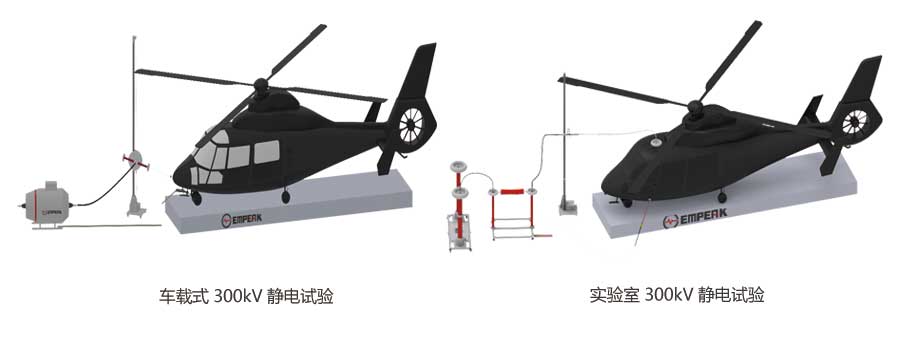

采用鐵殼油浸式同軸發生器原理設計，可實現車載移動安裝
發生器采用同軸式結構設計，回路電感量小
內置雙極性發生器，實現正負極性電壓輸出
無線遙控可升降放電架
滿足沉積電荷、高壓靜電放電、起吊靜電放電3種試驗模式
最高電壓可達360kV
光纖隔離測量系統，杜絕線纜干擾
全自動控制，一鍵式啟動系統
自動安全保護程序，聲光報警
| 主要技術參數 | |
儲能電容 | 1000pF(EDS300)/500pF（EDS30KV） |
放電電阻 | <1Ω(EDS300)/500Ω（EDS30KV） |
上升沿 | 人體放電時小于25kV15ns |
半寬 | 人體放電時25kV150ns |
回路電感量 | <20uH(300kV高壓靜電) |
充電電壓 | Up to 360kV |
放電開關 | 直徑100mm鎢銅球， |
開關形式 | 氣缸運動觸發，運行距離，1M |
放電架 | 氣動自動控制，升降4M，仰角±60° |
發生器結構 | 油浸式同軸發生器 |
絕緣 | N2，油 |
發生器尺寸 | 800×800×1000 |
發生器重量 | 1000kg |
現場布置尺寸 | 6×4×5（長寬高）1 |
控制器參數 | |
顯示屏 | 10英寸彩色觸摸屏+工控機 |
工作電源范圍 | AC 220 V 50 / 60 Hz 32A/發電機 |
控制通訊方式 | 工業光纖通訊 |
測量通訊方式 | 工業光纖以太網控制 |
放電間隔時間 | 10-999s，可設置 |
輸出極性 | 正、負 |
觸發方式 | 氣體動開關 |
儀器工作狀態指示 | 觸摸屏，警燈，警鈴 |
溫度范圍 | -20～+50℃ |
濕度范圍 | ≤90% |
海拔高度 | 不超過1500m |

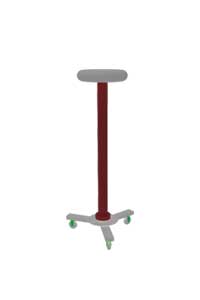

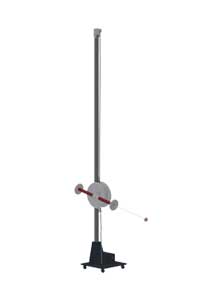

六向無線高壓靜電放電試驗架
| 型號：HED400-6 氣動6向控制 有效升降高度4M 放電電極1M伸縮行程 ±60°旋轉 遠程遙控操作 帶均壓環，最高試驗電壓360kV以上 |

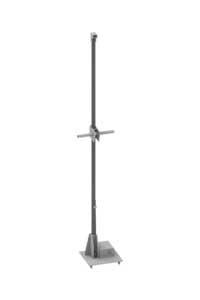

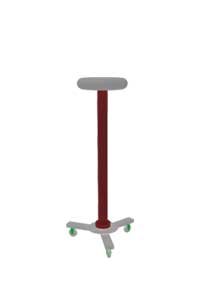

沉積電荷試驗架
| 型號：HED400-2 有效升降高度4M 穿心電纜直徑60mm 最高試驗電壓360kV以上 |

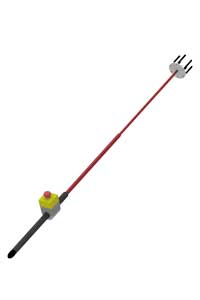

手持式沉積電荷注入探頭
| 型號：HDS200-10 長度：2米 帶有緊急停止按鈕 帶有放電電流監測表 最高試驗電壓100kV |

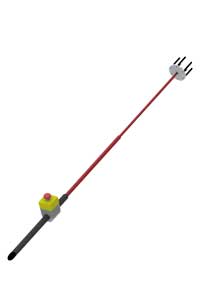

剩余電荷放電棒
| 型號：HDG200 最高放電電壓：360kV 絕緣距離：2米 放電電阻：100MΩ/0Ω 放電電纜：4mm透明PVC軟線線 |
校準電阻
| 型號：SR100 電阻阻值：100Ω（±1%） 無感設計2 內置同軸電流探頭3 |
直流電壓檢測表
| 型號：RF300 輸入阻抗3G以上 最高電壓400kV直流測量 用于進行充電電壓校準 |

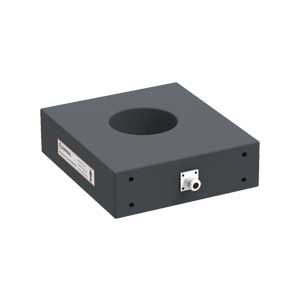

電流線圈
| C2124 最大測量20kA 0.01采樣比 最高10MHz采用 |
測量分析軟件

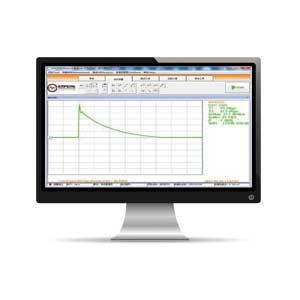

| IMAS3000 可運行與WIN7，WIN10等系統 配置筆記本電腦 配置光纖通訊接口 自己采集波形，并計算波形的相關各種參數 |
注2：由于電阻無法設計為絕對無感，分布電感量小于10μH
注3：使用內置的同軸電流探頭時，需要整個系統的接地點為校準電阻下端最靠近測量端的位置，以保證測量信號不會受到地電位影響，此輸出信號作為參考電流顯示，更精準的電流顯示請選擇互感式電流線圈探頭進行測量。
