— 產品中心 —GJB151軍用設備傳導敏感度試驗儀器
GJB151軍用設備傳導敏感度試驗儀器-
2020/12/02 V1.0
在國軍標GJB151B中，針對設備和分系統的交流電源線和直流電源線，主要用于對電源線施加各種模擬故障信號，以測試設備和分系統在各種傳導干擾環境下是否可靠工作。本項目主要包括電源線尖峰信號、靜電放電、電纜束注入傳導敏感度、電纜束注入脈沖激勵傳導敏感度、電纜盒電源線阻尼正弦瞬態傳導敏感度等多項試驗。
標準
l MIL-STD-461G Requirements For The Control Of Electromagnetic Interference Characteristics Of Subsystems And Equipment
l GJB 151B-2013 軍用設備和分系統電磁發射和敏感度要求與測量
1. 特點

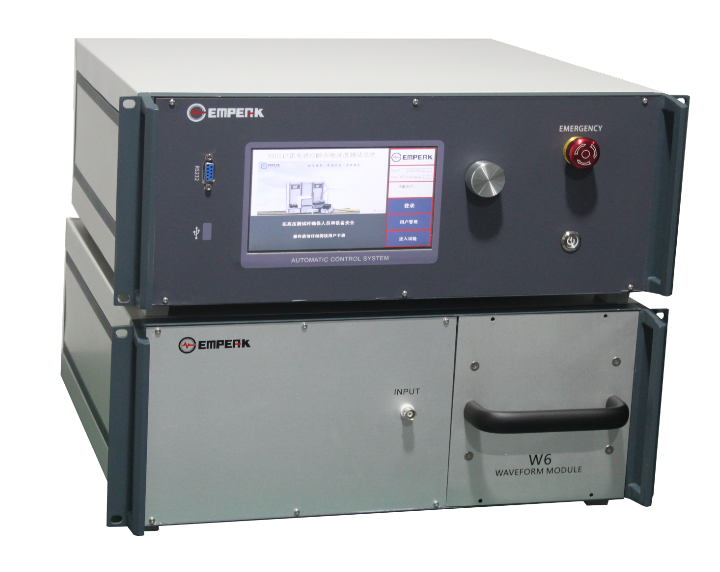

l 采用7寸全彩色觸摸屏顯示全自動智能控制
l 內置程控高精度直流高壓電源充電
l 試驗電壓和間隔時間可以任意設置，可編排測試流程
l 可內置多種波形自動切換
l 多種測試附件可選，提供一站式測試解決方案
l 上位機控制系統，實現自動測試、控制、測量一體化
2. 主要技術參數與功能
產品主要規格參數 | ||
名稱 | 型號 | 設備參數 |
| FSG-CS106 電源線尖峰脈沖發生器 滿足GJB151B/A/GJB152A等標準CS106電源線尖峰脈沖試驗要求 | 輸出電壓：0-650V 輸出波形： 上升時間：1.5us±0.5us（0%-100%） 下降時間：3.5us±0.5us（100%-0%） 脈沖寬度：5us（1±20%） 反向過沖幅度：≤30% * Vp 反向過沖持續時間：＜20us 輸出阻抗：≤2Ω 脈沖輸出頻率：0.1~20次/分 其他波形： 脈沖寬度1：≤0.15us（阻抗＜5Ω） 脈沖寬度2：≤5us（阻抗＜2Ω） 脈沖寬度3：≤10us（阻抗＜1Ω） 波形輸出模式：?jiǎn)未屋敵觥⑦B續輸出 內置耦合單元 |
FSG-CS109 100kHz殼體電流發生器 滿足GJB151系列標準CS109 50Hz~100kHz殼體電流傳導敏感度試驗要求 | 輸出電流：大于120dBuA（10Hz） 輸出頻率：20Hz~100kHz（連續可調） 負載電阻：≥0.5Ω 持續時間：連續輸出
| |

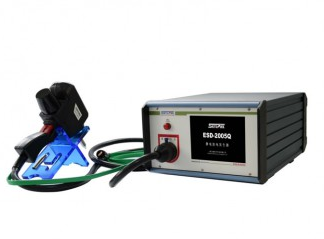

| ESD-20 靜電放電發生器 滿足GJB151系列標準CS112靜電放電敏感度試驗要求 | 輸出電壓：0-20kV 輸出波形： 上升時間：0.7~1ns RC模塊： 330PF/2000Ω 150PF/2000Ω 330PF/330Ω 150PF/330Ω 放電模式：接觸放電+空氣放電 觸發模式：手動+自動 極性：正、負
|
FSG-CS114 可調制高頻交流發生器 滿足GJB151系列 標準CS114 4kHz~400MHz電纜束注入傳導試驗要求 | 輸出電流：大于120dBuA（10Hz） 輸出頻率：50Hz~20kHz（連續可調） 調制頻率：10Hz~2kHz（連續可調） 持續時間：連續輸出
| |
| FSG-CS115 陡脈沖方波發生器 滿足GJB151B/A/GJB152A等標準CS115電纜束注入脈沖激勵傳導敏感度試驗要求 | 輸出電流：0~6A 輸出波形：ns方波 上升時間：≤2ns（10%-90%） 下降時間：≤2ns（90%-10%） 脈沖寬度：≥30ns（90%-90%） 輸出阻抗：50Ω 輸出接口：N Type 輸出頻率：0.1~30Hz 波形輸出模式：?jiǎn)未屋敵?、連續輸出
|
| FSG-CS116 阻尼正弦脈沖發生器 滿足GJB151B/A/GJB152A等標準CS116電纜盒電源線阻尼正弦瞬態傳導敏感度試驗要求 | 輸出電流：0~10A 輸出波形：阻尼正弦脈沖波 輸出頻率：10kHz，100kHz，1MHz，10MHz，30MHz，100MHz 輸出電流： 0.1A@10kHz， 1A@100kHz， 10A@1MHz~30MHz， 3A@100MHz 輸出阻抗：＜100Ω 輸出接口：N Type 輸出頻率：0.1~1Hz 波形輸出模式：?jiǎn)未屋敵?、連續輸出 |
BCI-200P 電流注入鉗 | 頻率范圍10kHz～200MHz 內徑φ40mm | |
PM-400- 校準夾具 | 頻率范圍10kHz～200MHz 50Ω 5W | |
| C301 高頻電流線圈 | 頻率范圍10kHz-200MHz 內徑φ40mm |

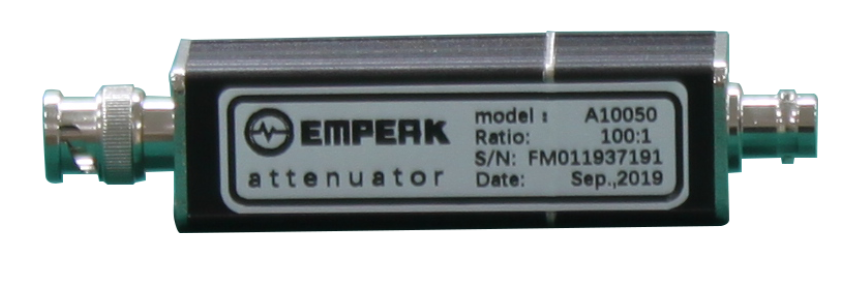

| A100-50 衰減器 | 頻率范圍10kHz-200MHz 50Ω 5W 40dB |

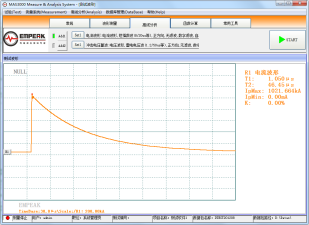

| iMCS3000 測量分析軟件 | 自動控制測試軟件 可安裝于Windowsxp，Win7，Win10系統 可與示波器通過以太網、USB等方式通訊， 自動分析測量示波器所采集到的波形，并將計算結果顯示在電腦界面 |
| MDO3052 示波器 | 品牌：泰克 500MHz帶寬，2通道，數字熒光示波器 10M存儲深度 可用于測量測量輸出的電壓電流波形 |
| THDP0100 高壓差分探頭
| 品牌：泰克 采樣比：1000:1 最高可測量6kV |
| 3525 電流線圈 | 品牌：EMPEAK 采樣比：0.01V/A 最大5kA，選配10倍衰減器 |
