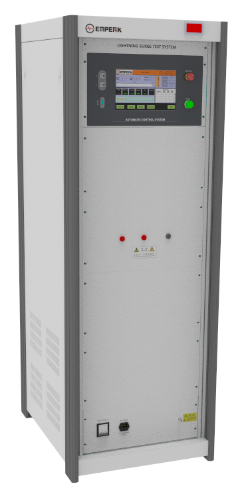

PCI注入試驗系統

PCI脈沖注入試驗系統

2018/9/25 V1.0

在國軍標GJB8848中，針對電磁脈沖試驗方法，標準給出了三種試驗方法，包括：威脅級輻照試驗方法，PCI注入試驗方法，以及CW輻照試驗方法。一般主要采用威脅級輻照試驗方法（即EMP有界波或者水平極化試驗），當系統外部天線或者電纜無法進行威脅級輻照試驗時，則應對外部天線或電纜進行PCI注入試驗。PCI注入試驗容易產生更大的威脅級傳導電流。本系統設計目的為進行系統級電磁脈沖效應外部電纜和天線等進行大電流注入，滿足GJB8848所述的測試需求。

標準

l MIL-STD-464C ELECTROMAGNETIC ENVIRONMENTAL EFFECTS REQUIREMENTS FOR SYSTEMS

l GJB 8848-2016系統電磁環境效應試驗方法

l GJB 1389A-2005 系統電磁兼容性要求

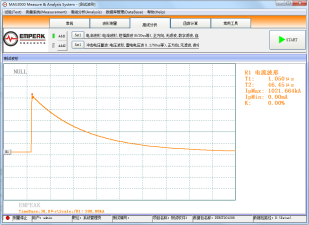

1. 特點

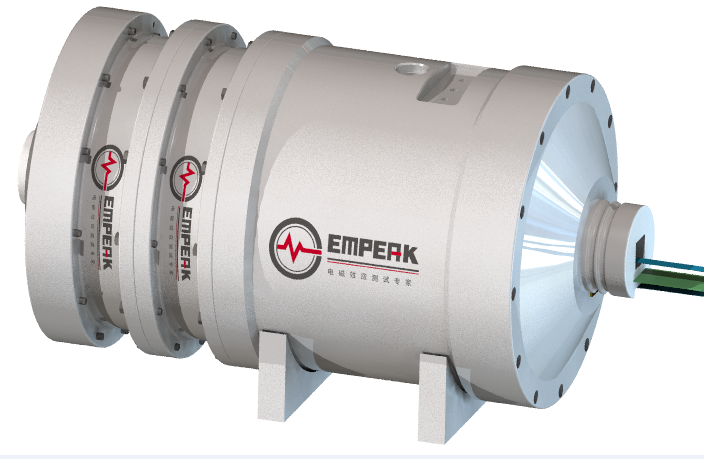

l 發生器采用鐵殼油浸式本體設計，可實現車載移動安裝（戶外）

l 發生器采用同軸式結構設計，回路電感量小

l 采用Marx發生器，實現并聯充電串聯放電

l 采用氣體火花開關控制

l 自動安全保護程序，聲光報警

l 最大輸出5kA

2. 主要技術參數與功能

a、 線纜PCI注入試驗參數與回路布置：

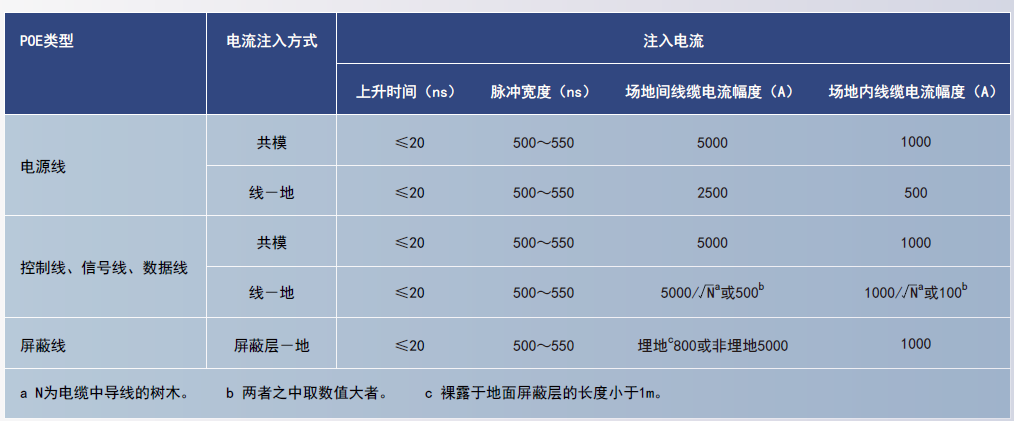

圖 線纜注入電流幅值要求

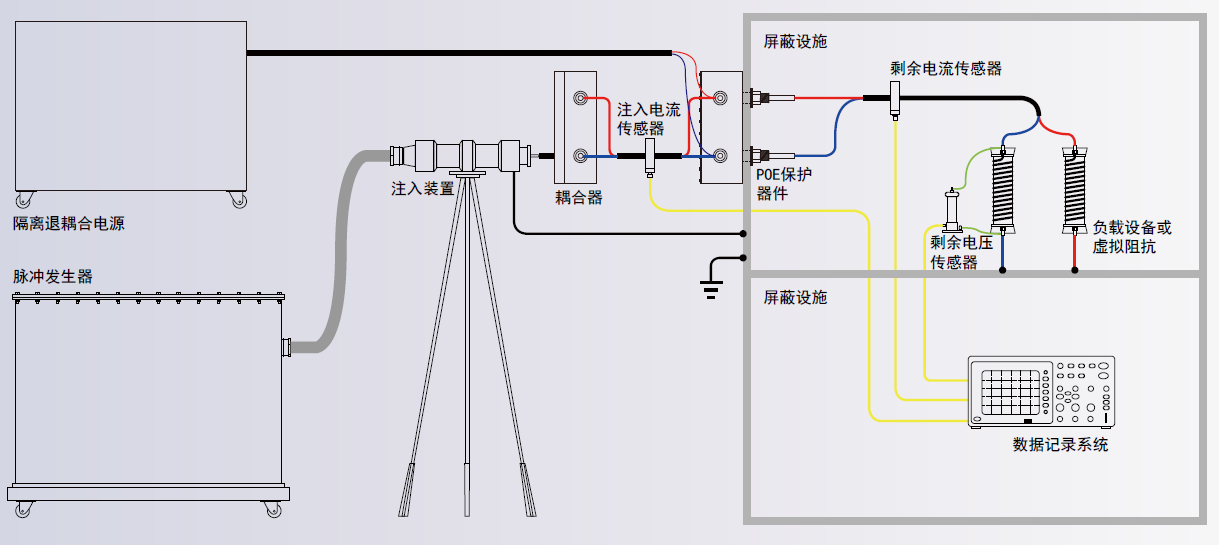

線纜的PCI電流注入試驗方法（線-地，共模）參考圖

b、 天線系統PCI注入試驗參數與回路布置：

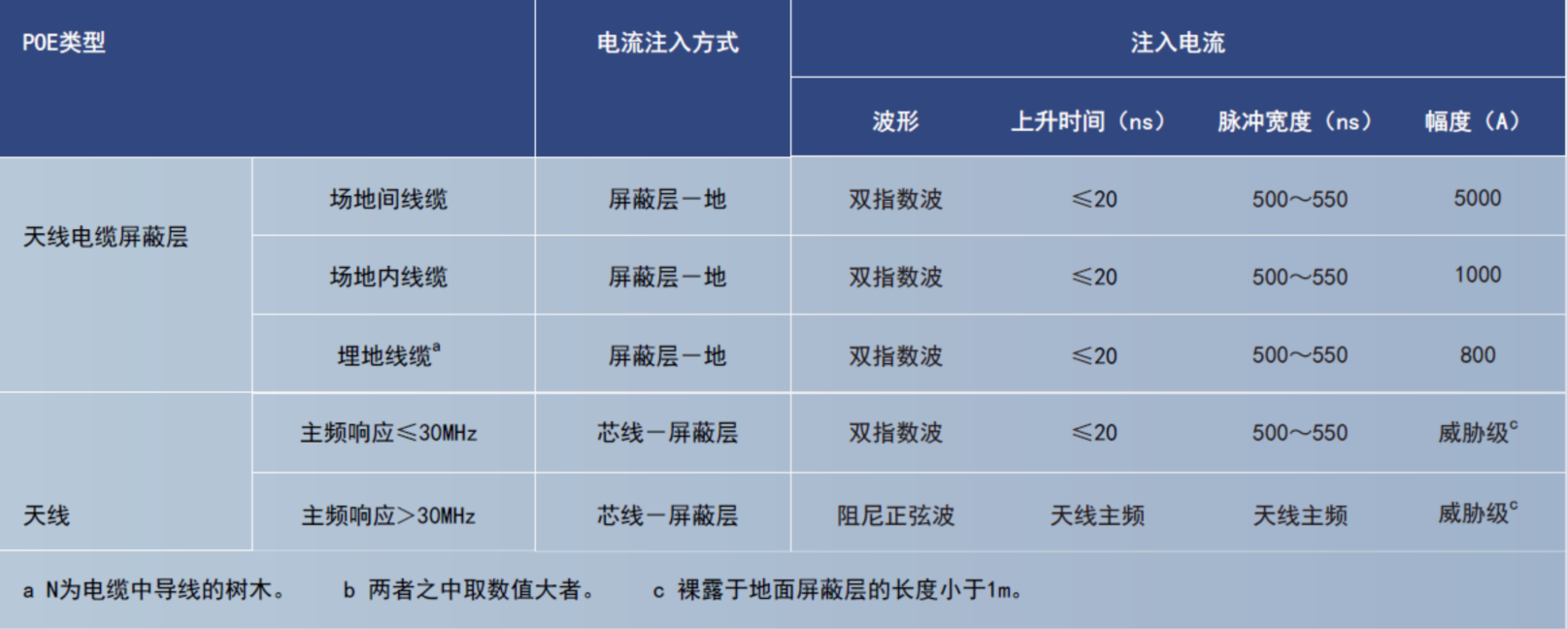

圖 天線系統的PCI注入試驗幅值

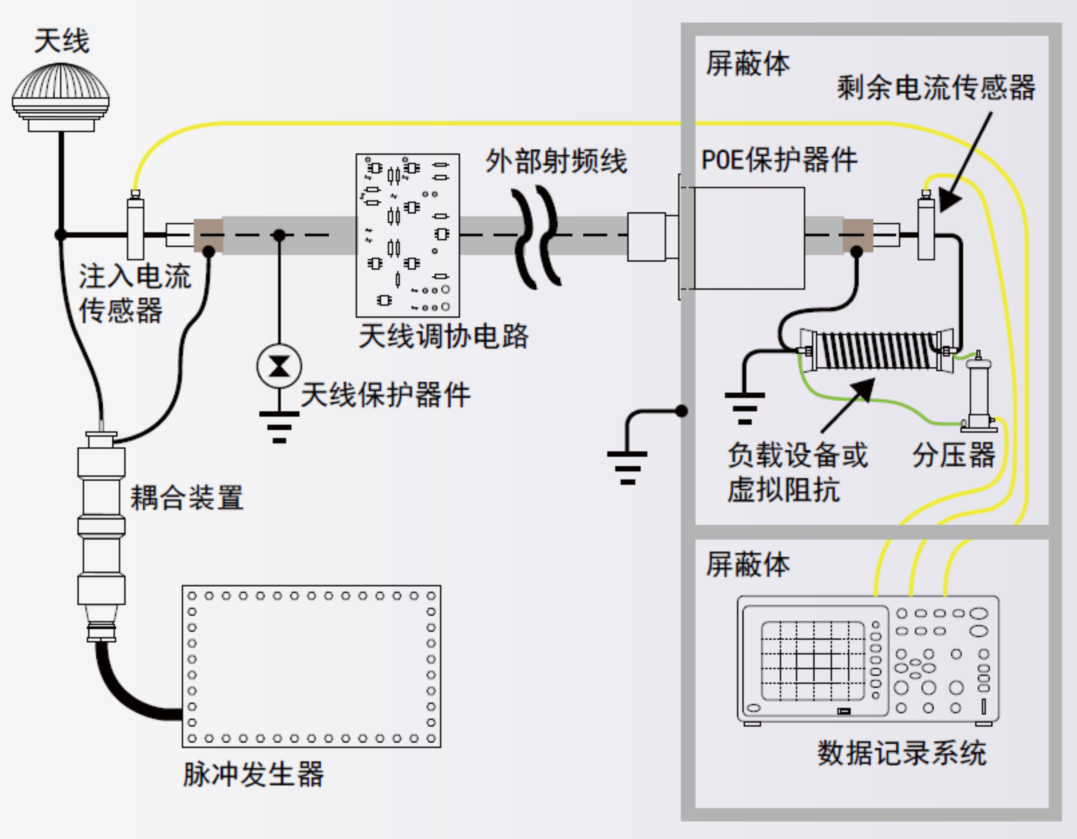

天線（屏蔽-地，芯線-屏蔽，頻率≤30MHz）系統PCI注入方案
