脈沖電磁場試驗系統
一、 簡介
雷電在放電時，強烈變化的瞬態雷電流會在放電通道附件形成強烈變化的電磁場，會對附近的電氣設備造成瞬態的感應過壓過流現象，本系統是以脈沖發生器為基礎，通過配置不同的測試附件（平行板電極和脈沖磁場線圈），可以形成脈沖電場和脈沖磁場，滿足MIL-STD464C，GJB8848，GJB1389A標準要求。
二、 標準
l MIL-STD-464C ELECTROMAGNETIC ENVIRONMENTAL EFFECTS REQUIREMENTS FOR SYSTEMS
l GJB 8848-2016系統電磁環境效應試驗方法
l GJB 1389A-2005 系統電磁兼容性要求

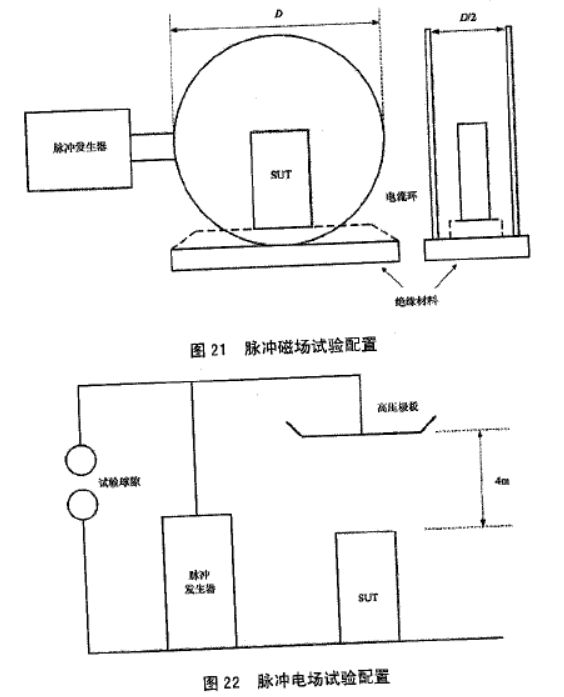

三、 系統配置
設備名稱 | 型號 | 規格參數 |

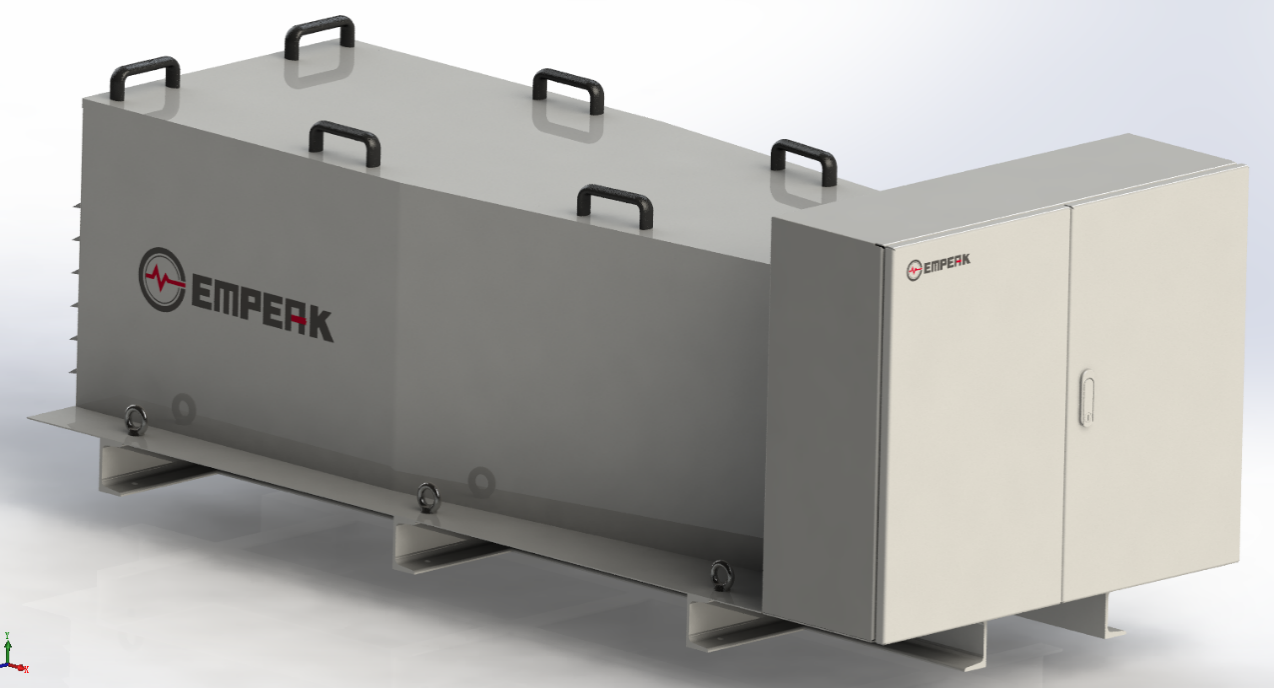

| FPG-1000D 高壓脈沖源 | 上升前沿：小于16ns（可調，10%-90%） 脈沖寬度：1us（可調，50%半寬） 電容量：0.01uF 脈沖幅值：1000kV 脈沖頻次：1次/分鐘 采用10寸彩色觸摸屏操作，PLC控制系統 最高充電電壓±100kV 三間隙點火放電 可實現串聯和并聯模式輸出，串聯輸出1000kV脈沖電場，并聯輸出200kV驅動脈沖磁場線圈 |
| PMC-3000D 脈沖磁場線圈
| 雙線圈設計 線圈直徑3M，間接1.5m 線圈電感量：15uH 脈沖電流幅值：8kA 電流上升時間：1.5us 磁場：3.2*103 A/m 磁場變化率：2.2*109 A/m/s |

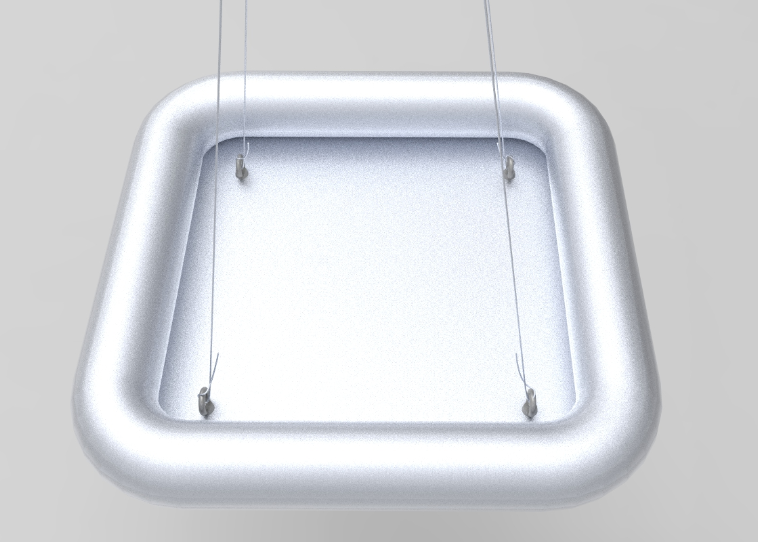

| PET-3000 平板電極 | 電極尺寸：3m*3m*0.5m，厚5mm 參考地面鋁板尺寸：7m*7m*2mm 距離地面距離：8m 脈沖幅值：1000kV 電壓變化率：1000kV/us 電場：大于50kV/m 電場變化率：6*1012V/m/s |

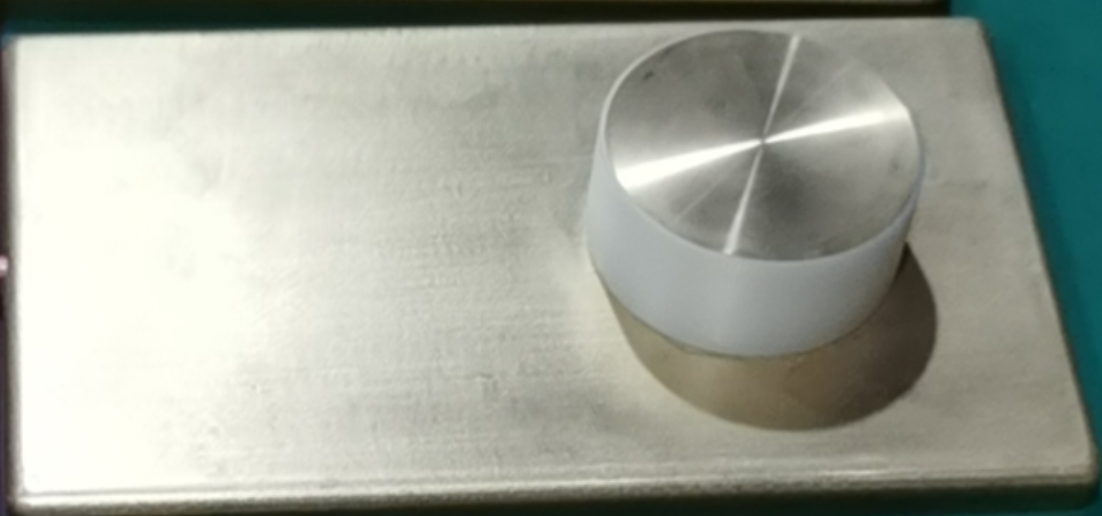

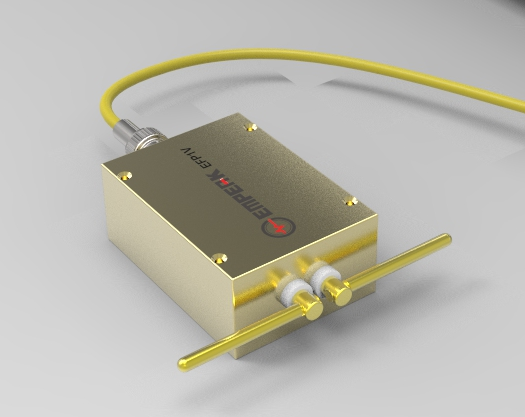

| EFP-1000 | 采用D-Dot探頭，直接配合積分器測量 測量范圍：5kV/m-60kV/m 頻率范圍 ：500MHz |

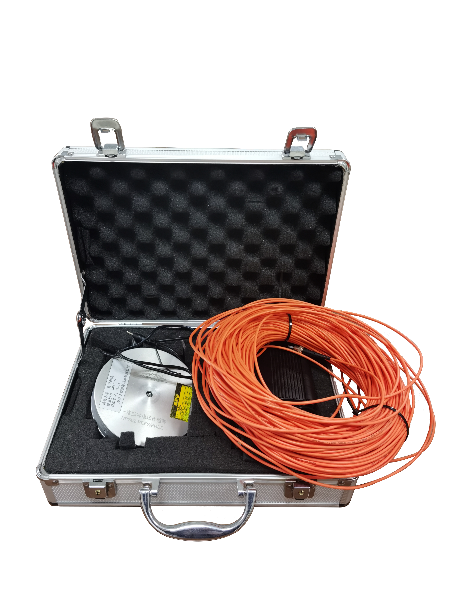

| FFP-500 | 采用原波形探頭，直接配合模擬量光纖信號傳輸 測量范圍：5kV/m-60kV/m 頻率范圍：500MHz |
| OFM-500M | 500MHz光電轉換 將電場探頭輸出的光信號轉換為時域電信號，供示波器測量波形，含30M光纖 |

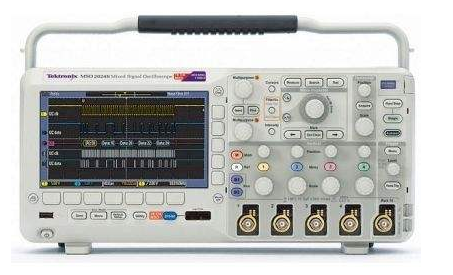

| MDO3052 | 泰克數字熒光示波器 信號帶寬：500MHz 采樣率：2.5Gs/s 雙通道 |
| 測量分析系統

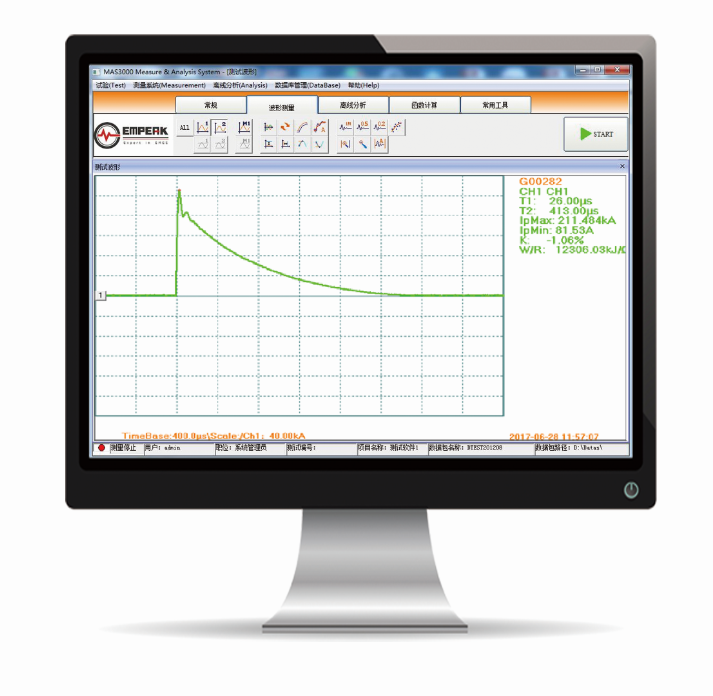

| 型號：iMAS3000 含電腦，與泰克示波器通訊，可自動測量分析波形參數，輸出測試報告等功能 |
